Essai SPT à Aubervilliers : mesures de résistance au battage

Entre le quartier du Vieux-Pays, posé sur d'anciennes alluvions sablo-graveleuses de la Plaine Saint-Denis, et la zone d'aménagement du Canal, où les remblais gypsifères et les limons d'inondation dominent, la réponse au battage d'un carottier fendu n'a rien d'uniforme à Aubervilliers. Nous avons réalisé des dizaines de campagnes SPT dans cette commune de Seine-Saint-Denis, et la dispersion des valeurs N60 d'un sondage à l'autre peut surprendre même un proche collaborateur. Comprendre cette variabilité exige une exécution rigoureuse selon la norme NF EN ISO 22476-3, avec un dispositif à déclenchement automatique pour éviter les frottements parasites. Lorsque les résultats sont trop altérés par la présence de fragments de béton ou de mâchefer, nous couplons nos sondages à un essai CPT pour obtenir un profil continu de la résistance de pointe, et à des puits d'inspection lorsque la stratigraphie doit être observée visuellement.

Un essai SPT sans mesure d'énergie, c'est un chiffre sans unité qui peut coûter cher à Aubervilliers.

Nos domaines de service

Pentes et murs

Analyse de stabilité des pentes ›Conception d'ancrages actifs/passifs ›Conception de murs de soutènement ›

VOIR TOUT PENTES ET MURS ›

Excavations souterraines

Analyse géotechnique pour tunnels en sols mous ›Conception géotechnique des excavations profondes ›Surveillance géotechnique des excavations ›

VOIR TOUT EXCAVATIONS SOUTERRAINES ›

Géotechnique routière

Conception de chaussées souples ›Conception de chaussées rigides ›Étude CBR pour conception routière ›

VOIR TOUT GÉOTECHNIQUE ROUTIÈRE ›

Méthodologie et portée

L'erreur la plus fréquente que nous constatons chez les entreprises intervenant à Aubervilliers est de sous-estimer l'énergie réellement transmise au train de tiges. Utiliser un mouton de sécurité non calibré sur un forage mal nettoyé, c'est obtenir des N60 artificiellement bas, conduisant à un surdimensionnement coûteux des fondations. Nous imposons un calibrage régulier de notre système de battage avec un instrument de mesure de l'énergie, conformément à l'ASTM D4633, pour corriger systématiquement nos valeurs. En pratique, cela signifie que dans les limons argileux du coteau, nous intégrons un facteur de correction CE qui peut atteindre 1,20. Sur les projets de logements collectifs le long de la rue Danielle Casanova, cette rigueur nous a permis de recommander des semelles filantes optimisées plutôt que des pieux, en démontrant que la couche portante se situait à une profondeur moindre que ce que les études antérieures laissaient croire.

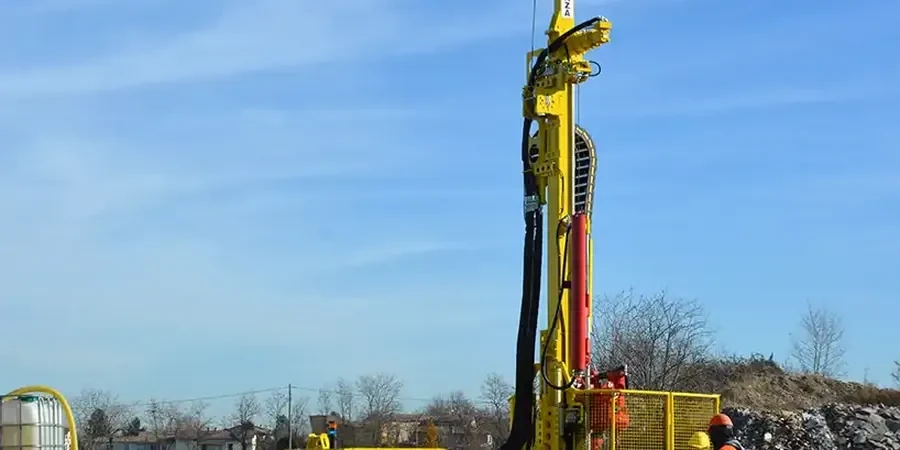

Essai SPT à Aubervilliers : mesures de résistance au battage — Image technique — Aubervilliers

Considérations locales

L'arrêté du 22 octobre 2010, modifié, relatif à la prévention du risque sismique, classe Aubervilliers en zone de sismicité 2 (aléa faible), mais l'Eurocode 8 (NF EN 1998-1) impose néanmoins une vérification systématique du potentiel de liquéfaction pour les sols saturés. Or, la nappe phréatique affleurante dans le secteur des anciens jardins maraîchers, à moins de 3 mètres de profondeur, associée aux sables fins propres présents sous les remblais, crée une configuration typiquement défavorable. Nous avons détecté, lors d'une campagne SPT aux abords de la ZAC du Port, des indices de liquéfaction préoccupants à 8 mètres de profondeur, avec des N60 inférieurs à 10 et une granulométrie uniforme. Dans ce contexte, la résistance au battage seule ne suffit pas : nous couplons l'essai SPT avec des analyses granulométriques complètes pour appliquer rigoureusement la méthode simplifiée de Seed et Idriss, et évaluer la nécessité d'un traitement par vibrocompactage.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.biz

Normes applicables

NF EN ISO 22476-3 (Essai SPT), ASTM D4633 (Mesure de l'énergie de battage), Eurocode 8 (NF EN 1998-1) – Liquéfaction, ASTM D1586 (Procédure standard SPT)

Paramètres techniques

Paramètre	Valeur typique
Norme de référence	NF EN ISO 22476-3 (Essai SPT)
Calibrage énergétique	ASTM D4633 (mesure de l'énergie)
Diamètre du carottier	51 mm (intérieur), 35 mm (tranchant)
Masse du mouton	63,5 ± 0,5 kg
Hauteur de chute	760 ± 10 mm
Profondeur d'investigation typique	10 à 30 m selon la couche portante

Questions courantes

Quel est le délai pour obtenir un rapport d'essai SPT à Aubervilliers ?

Notre équipe délivre le rapport préliminaire sous 5 jours ouvrés après la fin de la campagne de sondages. Le rapport final, incluant l'analyse de liquéfaction si nécessaire, est transmis sous 8 jours. Nous adaptons le planning aux contraintes de chantier, avec une mobilisation possible en 48 heures.

Quel est le coût indicatif d'un essai SPT unitaire dans le 93 ?

Pour une intervention à Aubervilliers, le prix d'un essai SPT unitaire, incluant la mobilisation de la foreuse, la mesure d'énergie, et le rapport d'interprétation, se situe entre €520 et €760 HT selon la profondeur et le nombre d'essais commandés.

Comment gérez-vous les refus prématurés dans les remblais d'Aubervilliers ?

Quand le carottier rencontre des blocs de béton ou de mâchefer, nous déplaçons le point d'essai de quelques mètres après concertation avec le maître d'œuvre. Si le refus persiste, nous substituons l'essai SPT par un essai au pénétromètre dynamique lourd (DPH) ou un carottage en rotation pour ne pas perdre l'information stratigraphique.

L'essai SPT peut-il être réalisé depuis un plancher de sous-sol existant ?

C'est une situation fréquente dans les opérations de surélévation à Aubervilliers. Nous utilisons une foreuse compacte à mât inclinable qui peut opérer sous 2,50 mètres de hauteur libre. Le forage est réalisé à travers le dallage, avec un rebouchage soigné au coulis de ciment pour garantir l'étanchéité.

Quelle est la profondeur maximale que vous atteignez avec l'essai SPT ?

Dans les alluvions de la Plaine de France, nous réalisons couramment des essais jusqu'à 25 ou 30 mètres de profondeur. Au-delà, la masse du train de tiges absorbe une part trop importante de l'énergie de battage, même avec correction, et nous recommandons de passer à un essai pressiométrique pour caractériser la couche porteuse profonde.
